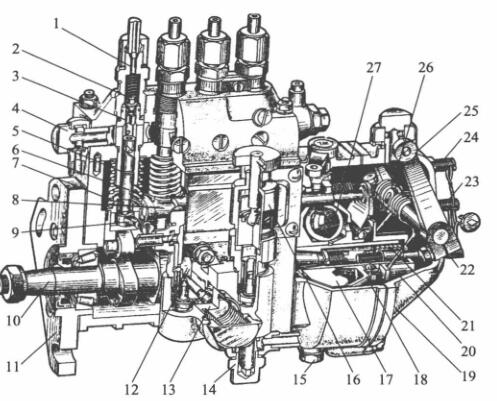

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-直流高压软管管接头; 2-有油阀; 3-有油高压闸阀; 4,14-进油螺栓; 5-套简; 6-齿轮泵; 7-齿轮泵压缩压缩弹簧片; 8-油门螺杆;  9-设定臂; 10-凸轮轴轴; 11-规定接盘; 12-石油管道泵偏心距轮; 13-石油管道泵; 15-放油螺塞; 16-手油阀;  17-推动盘; 18-从动盘; 19-外壳; 20-滑套; 21-校核压缩压缩弹簧片; 22-油表整改螺栓; 23-怠速急停开关螺栓; 24-极速急停开关螺栓; 25-变频变速手柄; 26-变频变速压缩压缩弹簧片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体总承的最主要攻效是确认质量喷油准备时间段的最及时性，在于多缸柴油发动机机在于，更要确认质量各缸喷油时间段的不一性。起确认质量意义的布位是滑动下部分到調整垫板上平米的较高H。当喷液压油泵气缸轴小蜗轮与曲轴小蜗轮相比区域必然时，H越大，齿轮泵封闭进油孔的时间段太早，喷油准备时间段也太早。不然的话，H越小，喷油准备时间段越延长。因而要跟据构思和可靠性试验给出比较好的滑动体工做较高H，以确认质量喷油准备时间段的最及时性。

1-轴承轴; 2-轴向注塞泵泵斜槽; 3-泵盖; 4-定位系统螺母; 5-回油道; 6-回油孔; 7-皮肤油多阀气扭簧; 8-皮肤油多阀紧座;  9-皮肤油多阀; 10-皮肤油多高压闸阀; 11-进油孔; 12-进油道; 13-轴向注塞泵泵; 14-轴向注塞泵泵套简;  15一轴向注塞泵泵气扭簧; 16-气扭簧座; 17-挺柱体:; 18-垫板; 19-滑轮

  我们对多缸机，各分泵的H值应问题。调准垫件在喷真空泵出货时均已调好，切勿随处交换。垫件是用耐磨性板材制作成并举行热处里以提高了硬度标准，为此运用中难于磨花。如长时刻运用后磨花较多，可换面运用。

  喷真空泵泵体分下上2个分，喷真空泵上体用来怎么的安装轴向注塞泵泵泵偶件及皮肤出油阀偶件，私处用来怎么的安装气缸轴、滑轮体和输真空泵等。泵体前侧太平洋沿岸开了检视窗孔，妥善检修和更改提供的剩余油。上侧有检视静音密度机机油面的检视孔。喷真空泵上体有这条油道，与各轴向注塞泵泵泵套筒里边的椭圆形油槽连通。椭圆形油槽则与轴向注塞泵泵泵套筒上的进、回油孔连通。由输真空泵供来的低电压油在进软管接线头迈入到油道中。油道中的静音密度机压强由装在回软管接线头内的回油阀抑制，一规范要求保持良好在5～10kPa面积内。液压过低，在轴向注塞泵泵泵下行速度时，静音密度机不要迅猛在进油孔迈入到轴向注塞泵泵泵上侧油腔。当剩余油剩余而使液压提升时，剩余的静音密度机会顶开回油阀流往静音密度机细滤器中。
