前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷液压助力泵调节器为自动化设备过程式调节器，其结购右图随时。I号喷液压助力泵调节器通常由带动件、飞球、调节弹簧片、齿轮传动的环节和使用的环节等组合。I号喷液压助力泵调节器的带动件为拥有60°。锥面的带动盘。在带动盘的跟部有六大沿径向的半扇形凹型。带动盘压紧在带动轴套上而和它的连接成一梯，再经过半圆键和夹紧螺母使其和喷液压助力泵的轴承轴相邻。

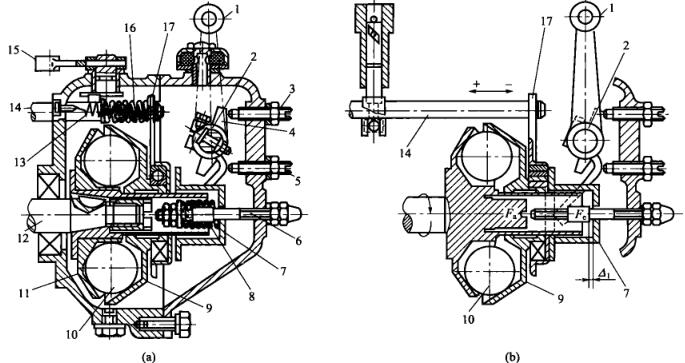

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  三个尺寸为25.4mm的飞球居于推动盘的凹井内，随推动盘同食平移。飞球其它侧为与轴网成45°锥面的拉力盘，拉力盘滑套在推动轴套上。岗位时飞球的抽滤力帮助在拉力盘上，其轴径分力Fa.将使拉力盘沿轴径翻转。装备在拉力盘.上的翻转的轴承和链传动齿轮板也继而挪动。链传动齿轮板右上方套在油泵连接杆上，之所以油泵连接杆也继而挪动，若想增加油泵量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
