580KW汽油发减速机组机并机柜层面机电图的原理：由充点器AC220V/DC24V，展示 发减速机组机的设定器接线图所要输入电源模块DC24V。发减速机组机起动后由KA5互动220V中间的继电热器输入一款起动电磁波。汽油发减速机组机的设定器接线图使用电磁波回路开关把发减速机组机的电流值、工作电压，工作频率，转动速度等发减速机组机的各式各样性能指标电磁波反馈意见到的设定器接线图，由的设定器接线图发来指令表。   当汽油带发三相伺服电机重新发动的后，把电送货到启闭柜上方的主母排。的有效把控板能够设备监督实现某种状态重新发动的汽柴油的有效把控，发动时的有效把控，能够DC24V发动继电商转换触点开关转换数据。带发三相伺服电机的有效把控板能够端电流电压监测网站电路，监测网站到要求漏电短路器重新发动的端电流电压，的有效把控板能够KA3发动继电商转换触点开关转换重送电数据，合上主启闭断路，漏电短路器重送电后重送电告诉灯亮。当的有效把控设备需分闸的同时，能够KA6分闸发动继电商转换触点开关转换分闸数据，主启闭漏电短路器分闸，漏电短路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主打开柜
序列号	英文名称	产品型号规模	机关单位	數量	生产厂家
1	那么万能的式结构框架漏电断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电量发电装置调整器	HGM9510	只	2	众智
3	开关电源线电源线模快	BAC06A	只	2	众智
4	小款中部继电	HH52P    DC24V	只	8	正泰
5	小形中间的继电气产品	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	走势灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	转钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	一定接地铜排	TMY-60*6	米	2	国优
13	绝缘带子	圆圈，色，M10	只	12	海坦
14	装修辅材		台	2	国优

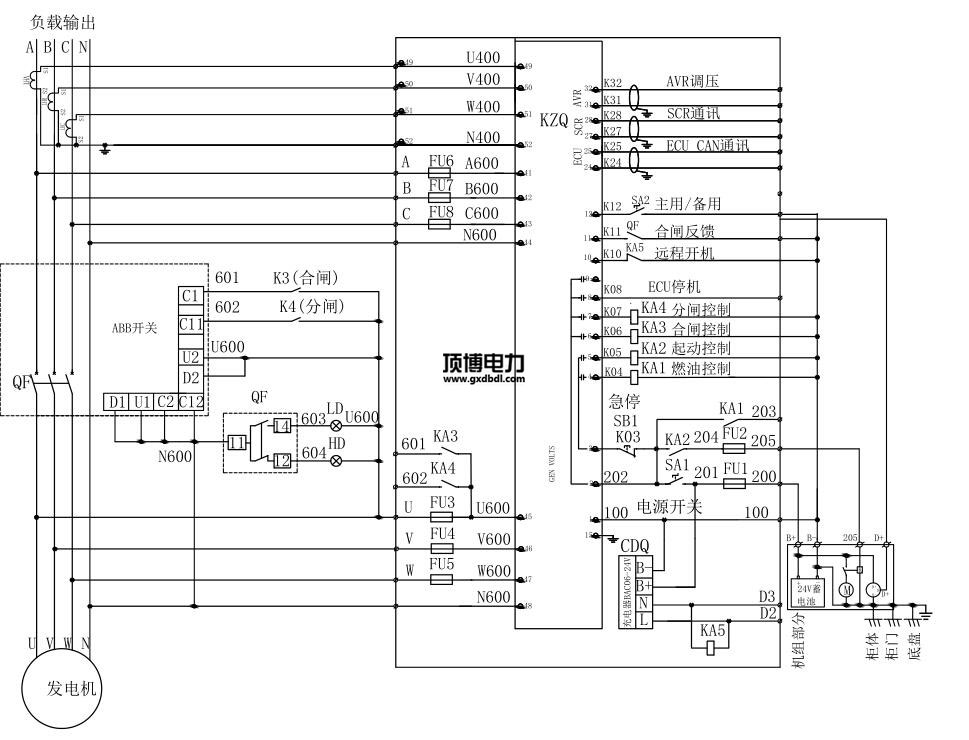

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.gxsy114.com
