汽油带发马达组传热性器是带发马达组有中不能够已损坏的重点安全装置之五，承担给汽油带发马达组做业载荷时引发的卡路里卡路里散入时尚以降低制冷水的水温，传热性器不得不有够的传热性平数,连在一起传热性性好的资料加工。保护好带发马达组传热性器也都是项不能够强化的重点运作。

广西省内顶博电气工程机器设备生产厂有现制的单位生产销售的康明斯电站空气能均按照天津康明斯汽车发思想有现制的单位的汽油机机服务设施全铜无刷电站机服务设施而成的电站空气能。我单位的汽油机电站空气能公率30-3000KW，有玉柴、上柴、全柴、康明斯、沃尔沃该品牌非常多，可共性其他其他业务需要、其他工况法来制作生产厂汽油机电站空气能，以有效充分的实现加盟商齐全化的电气工程业务需要。一些为顶博电.力的康明电站空气能KTAA19-G6水冷器出厂之查验评估。

康明发电机组KTAA19-G6散热器出厂检验报告

柴油机生产厂家：重庆康明斯发动机有限公司

配舱位号：KTAA19-G6/KTAA19-G6A(40℃、50HZ)

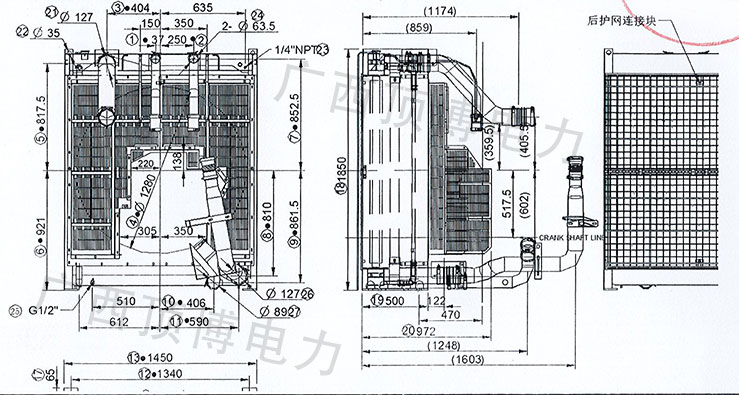

500KW康明斯发电机组KTAA19-G6散热器构造图



广西顶博发电机组制造:500KW康明斯发电机组KTAA19-G6散热器外观质量

检验项目	检验要求	检验结果符合要求 (OK)	结果判断 (Y/N)
散热芯子外观	1.散热片片距均匀，不允许两片压合在一起，无倒伏破裂	OK	Y
	2.散热管无弯曲变形和损伤	OK	Y
	3.散热片片距均匀，不允许两片压合在一起。	OK	Y
芯子油漆和表面涂层	1.总成按图纸及客户要求涂漆。 2.芯子油漆均匀，无脱落和起皮 3、散热器表面涂层无明显划伤、脱落和锈蚀	OK	Y
散热器表面	1.散热器外表面应干净整洁，无灰尘和污迹。 2.散热器内腔无流动的固体杂质， 3.散热器的进出口有防尘盖 4、焊缝无凹凸不平和焊料堆积，周边无焊渣飞溅	OK	Y
	5、散热器外表防腐层应均匀美观、不允许有凹凸不平、起泡、桔皮纹及涂层脱落等缺陷。(顶博电力)	OK	Y
附件安装	1、水箱盖与加水口座装配自如无变形，开启压力符合图纸要求	OK	Y
	2、蒸汽导出管长度及材质符合图纸要求，外观完好无破损	OK	Y
	3、补水管胶管卡箍等安装位置正确，紧固情况目测良好	OK	Y
螺栓紧固情况	1.传动件紧固件扭力符合扭力工艺表 2.连接用紧固件紧固完成	OK	Y
康明发电机组KTAA19-G6散热器标志及包装
产品铭牌	具体内容及粘贴位置符合产品图样要求。	OK	Y
配管及随机零配件	按装箱清单清点，实物齐全，与装箱清单相符合	OK	Y
随机文件:	装箱清单、 产品合格证、使用说明书等随机文件规范齐全	OK	Y
包装箱要求	包装箱尺寸及结构按包装规范执行， 标识内容及要求按产品图样要求。	OK	Y
