本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油火力发交流接触器组配电装置箱的意义： 1、适当的都分配好电。 2、便利对用电线路的开闭运行。 3、有较高的平安抗氧化中等级，能形象的展现集成运放的导通睡眠状态。

项目名称：656KW柴油密度火力发马达组单机配电箱主要元件明细清单
变电源箱核心电气元件明细单
项目编号	名号	型号查询要求	计量单位	数目	产家
1	塑壳空气开关	NXM-1250S/3300 1250A	台	1	正泰
2	风能发马达组操纵器	HGM6110	只	1	众智
3	风能发同步电机电机转速掌握器	C2002	只	1	孚创
4	直流电原电原组件	DC24V	只	1	众智
5	不同规格的中小型之间继电	HH54P    DC24V	只	2	正泰
6	不同规格的中小型其中继物品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

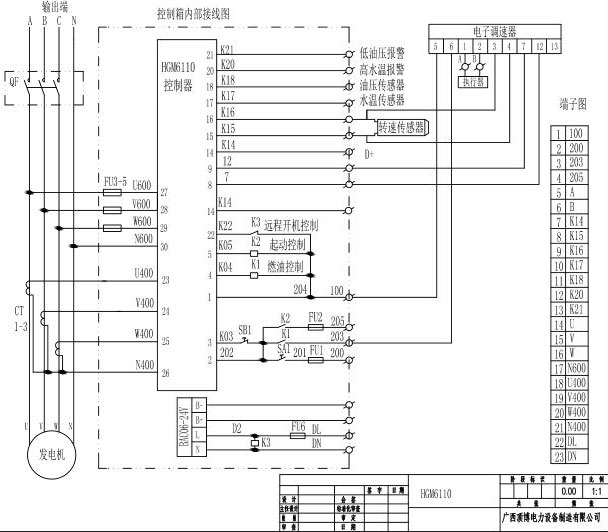

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.gxsy114.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
